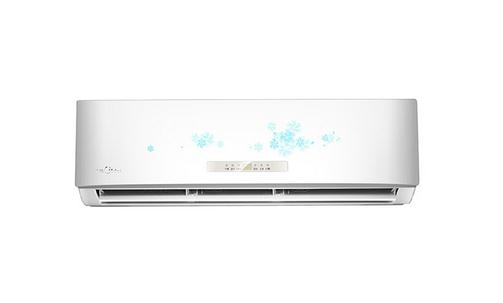

挂式空调的具体安装步骤

2016-04-16 07:38:06  来源:360常识网   热度:
导语:检查喇叭口是否有脏物,将多余部分根据需要盘起放在不影响外观的地方,喇叭口垂直对准锥形口,用手将连接螺母拧到底部,再用力矩扳手拧紧。

挂式空调的具体安装步骤

挂式空调的具体安装步骤

挂式空调的具体安装步骤

一、室内机的安装

1、选择好安装位置后,固定安装板

①将内机背面的安装板取下,将安装板放在预先选择好的安装位置上,此时应保持水平和留足与顶棚及左右墙壁的尺寸,确定打固定墙板孔的位置。②用Ф6钻头的电锤打好固定孔后插入塑料胀管,用自攻螺钉将安装板固定在墙壁上。固定孔不得少于4-6个,并且用水平仪确定安装板的水平。

2、打过墙孔

根据机器型号选择钻头,使用电锤或水钻打过墙孔。打孔时应尽量避开墙内外有电线或异物及过硬墙壁,孔内侧应高于外侧0.5-1cm以便排水,从室内机侧面出管的过墙孔应该略低于室内机下侧,用水钻打时应用塑料布贴于墙上或采用其它方法防止水流在墙上,用电锤打孔时应采取无尘安装装置。

3、连接连接管

①将室内机放在较软的垫子上以防止划伤。②根据位置调整好输出输入管方向或位置,确定是左出管、右出管、左背出管或右背出管。③将室内机输出输入管的保温套管撕开10-15cm,方便与连接管连接,连管时先连接低压管,后接高压管,将锥面垂直顶至喇叭口,用手将连接螺母拧到螺栓底部,再用两个扳手固定拧紧。

4、包扎连接管线

①按电源线、信号线在上侧,连接管在中间,水管在下侧的顺序进行包扎。②包扎时不要用力拉动蛇形管。③确定好出水位置连接排水管,当排水管不够长,需加长排水管时,应注意排水管加长部分应用护管包住其室内部分;排水管接口要用万能胶密封,水管在任何位置不得有盘曲;伸展管道时,可用乙烯胶带固定5-6个部位。④包扎时应避开连管接头以备检漏。

5、悬挂室内机

将包扎好的管道及连接线穿过穿墙孔,并防止喇叭口损伤及泥沙进入连机管内,直到能接挂好室内机,保证室内机卡扣入槽,用手晃动时,上、下、左、右不能晃动,用水平仪测量内机是否水平。

二、室外机安装

(1)固定安装支架:安装支架用膨胀螺栓或长螺栓固定,墙壁较薄或强度不够时应用长螺栓固定,螺栓要加防松垫,否则可能引起松动或坠落,固定螺栓应用6个以上,直径不得小于10mm,固定后能承受人加机器重量的4倍,支架应保持水平。

(2)将室外机用直径为10mm螺栓固定在支架上,螺栓要由上向下穿,并加防松垫,检查室外机是否水平。如室外机安装在高于室内机的地方,应按下图所示的方法进行安装,其高低差应小于5米。

(3)连电源线及信号线:拆去室外机的电气盒盖,根据室内机接线盒及室外机接线盒中配对的编号,连接好电线。

连管

(1)检查喇叭口是否有脏物,将多余部分根据需要盘起放在不影响外观的地方,喇叭口垂直对准锥形口,用手将连接螺母拧到底部,再用力矩扳手拧紧。

(2)采用真空泵或自带的制冷剂钢瓶排空。也可打开调压阀杆1/2-1/4顶起加氟口顶针排空10-15秒,一般用手能感到排气发凉时停止排空,再全部打开高低压阀杆。

(3)用肥皂水或检漏仪对各接口、充氟口及高低压阀阀杆检漏,检漏时每处停留不得少于3分钟,并注意夏季在停机状态下检漏,冬季在制热状态下检漏,保证无漏泄后将各连接处加保温套管进行包扎,保证铜管各部分不与空气接触以防止日后漏水。

整理

(1)将连接管整理成横平竖直,弯角半径尽量大于10cm,弯管时不得将连接管弯折压扁。

(2)将连接管重新进行整形,并按要求固定,最好每隔1.5米处用管卡固定,以防在机器工作时产生噪音。

3、安装墙壁护圈用密封泥堵死过墙孔,防止空气异物进入室内。

安装遥控器支架

根据用户要求,为其安装遥控器支架。并注意安装位置应尽量避开阳光直射处及附近有热源的地方(如取暖器、炉子等)。
