按钮开关的工作原理-按钮开关怎么接线?

2015-12-21 08:07:56  来源:360常识网   热度:
导语:按钮开关可以完成启动、停止、正反转、变速以及互锁等基本控制。通常每一个按钮开关有两对触点。每对触点由一个常开触点和一个常闭触点组成。当按下按钮,两对触点同时动作。

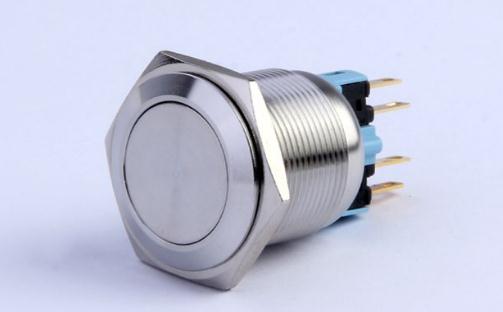

按钮开关的工作原理-按钮开关怎么接线?

按钮开关的工作原理-按钮开关怎么接线?

按钮开关的简介

按钮开关(英文名称:push-buttonswitch)是指利用按钮推动传动机构,使动触点与静触点按通或断开并实现电路换接的开关。按钮开关是一种结构简单,应用十分广泛的主令电器。在电气自动控制电路中,用于手动发出控制信号以控制接触器、继电器、电磁起动器等。

按钮开关的结构种类很多,可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等,有单钮、双钮、三钮及不同组合形式,一般是采用积木式结构,由按钮帽、复位弹簧、桥式触头和外壳等组成,通常做成复合式,有一对常闭触头和常开触头,有的产品可通过多个元件的串联增加触头对数。还有一种自持式按钮,按下后即可自动保持闭合位置,断电后才能打开。

按钮开关可以完成启动、停止、正反转、变速以及互锁等基本控制。通常每一个按钮开关有两对触点。每对触点由一个常开触点和一个常闭触点组成。当按下按钮,两对触点同时动作,常闭触点断开,常开触点闭合。

按钮开关的工作原理

按钮开关是指利用按钮推动传动机构,使动触点与静触点按通或断开并实现电路换接的开关。按钮开关是一种结构简单,应用十分广泛的主令电器。在电气自动控制电路中,用于手动发出控制信号以控制接触器、继电器、电磁起动器等。

按钮开关可以完成启动、停止、正反转、变速以及互锁等基本控制。通常每一个按钮开关有两对触点。每对触点由一个常开触点和一个常闭触点组成。当按下按钮,两对触点同时动作,常闭触点断开,常开触点闭合

按钮开关就是里面有一个电磁铁的吸附装置,当你把按钮按下去之后,里面的电磁铁就带电产生磁性,然后通过这个吸附装置把电力接通或者截断,从而实现了路线的远程控制。

按钮开关怎么接线?

按钮开关是指利用按钮推动传动机构,使动触点与静触点按通或断开并实现电路换接的开关。按钮开关是一种结构简单,应用十分广泛的主令电器。在电气自动控制电路中,用于手动发出控制信号以控制接触器、继电器、电磁起动器等。

按钮开关的接线需要2个按钮开关,把电源线正极接在按钮1的长闭触点的一端,长闭触点另一端用一根电线接在继电器的控制线圈端子1上,继电器的控制线圈的另一个端子2接上2根电线,一根接在继电器的长开辅助触点上,继电器的长开辅助触点另一端接在电源负极上。另一根接在按钮开关2的长开触点上,长开触点另一端接电源负极,这样就可以实现停电自动断开。按下按钮2,启动。按下按钮1,关闭。
