气动阀的型号与结构-气动阀的工作原理

2015-12-18 10:50:36  来源:360常识网   热度:
导语:控制信号给电磁阀通电,电磁阀打开,压缩空气进入气室,推动气动阀阀膜,然后推动阀杆,阀杆带动阀心打开或关闭。气动阀是借助压缩空气驱动的阀门。

气动阀的型号与结构-气动阀的工作原理

气动阀的型号与结构-气动阀的工作原理

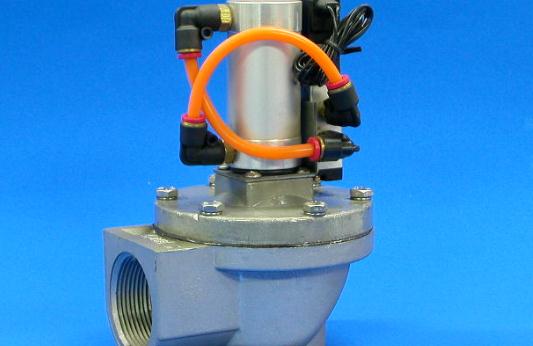

气动阀的简介

气动阀:借助压缩空气驱动的阀门。气动阀采购时只明确规格、类别、工压就满足采购要求的作法,在当前市场经济环境里是不完善的因为气动阀制造厂家为了产品的竞争,各自均在气动阀统一设计的构思下,进行不同的创新,形成了各自的企业标准及产品个性。因此在气动阀采购时较详尽的提出技术要求,与厂家协调取得共识,作为气动阀采购合同的附件是十分必要的。

气动活塞执行机构采用压缩空气作动力源,通过活塞的运动带动曲臂进行90度回转,达到使阀门自动启闭。它的组成部分为:调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。

气动阀是一种直角回转结构,它与阀门定位器配套使用,可实现比例调节;V型阀芯最适用于各种调节场合,具有额定流量系数大,可调比大,密封效果好,调节性能灵敏,体积小,可竖卧安装。适用于控制气体、蒸汽、液体等介质。

气动阀的工作原理

气动活塞执行机构采用压缩空气作动力源,通过活塞的运动带动曲臂进行90度回转,达到使阀门自动启闭。它的组成部分为:调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。

气动调节阀的工作原理:气动调节阀由执行机构和调节机构组成。执行机构是调节阀的推力部件,它按控制信号压力的大小产生相应的推力,推动调节机构动作。阀体是气动调节阀的调节部件,它直接与调节介质接触,调节该流体的流量。

1、气动阀规格及类别,应符合管道设计文件的要求。

2、气动阀的型号应注明依据的国标编号要求。若是企业标准,应注明型号的相关说明。

3、气动阀工作压力,要求≥管道的工作压力,在不影响价格的前提下,阀门可承受的工压应大于管道实际的工压;气动阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏;阀门开启状况下,阀体应能承受二倍阀门工压的要求。

4、气动阀制造标准,应说明依据的国标编号,若是企业标准,采购合同上应附企业文件。气动阀标准分国标,美标及日标三种规格。

5、气动阀的完整描述包含其规格尺寸,材质,连接方式,以及动作方式(其中动作方式分为1:双作用,2:单作用)。

气动阀的型号与结构

气动阀型号

1、气动阀型号ZHA/B-22,有效面积:350cm2。

2、气动阀型号ZHA/B-23,有效面积:350cm2。

3、气动阀型号ZHAB-34,有效面积:560cm2。

4、气动阀型号ZHA/B-45,有效面积:900cm2。

5、气动阀型号ZHA/B-56,有效面积:1400cm2。

气动调节阀由执行机构和阀两部分组成。

执行机构

按照控制信号的大小产生相应的输出力,带动阀杆移动。

直接与介质接触,通过改变阀芯与阀座间的节流面积调节流体介质的流量。

控制信号给电磁阀通电,电磁阀打开,压缩空气进入气室,推动气动阀阀膜,然后推动阀杆,阀杆带动阀心打开或关闭。气动阀是借助压缩空气驱动的阀门。
